Es geht wirklich:
- preiswert !
- präzise !
- von nahezu allen Vorlagen, auch von mäßigen
Papierkopien oder
direkt vom CAD- Programm !
- ohne aufwendigen Fotoprozeß !
Aber wie ?

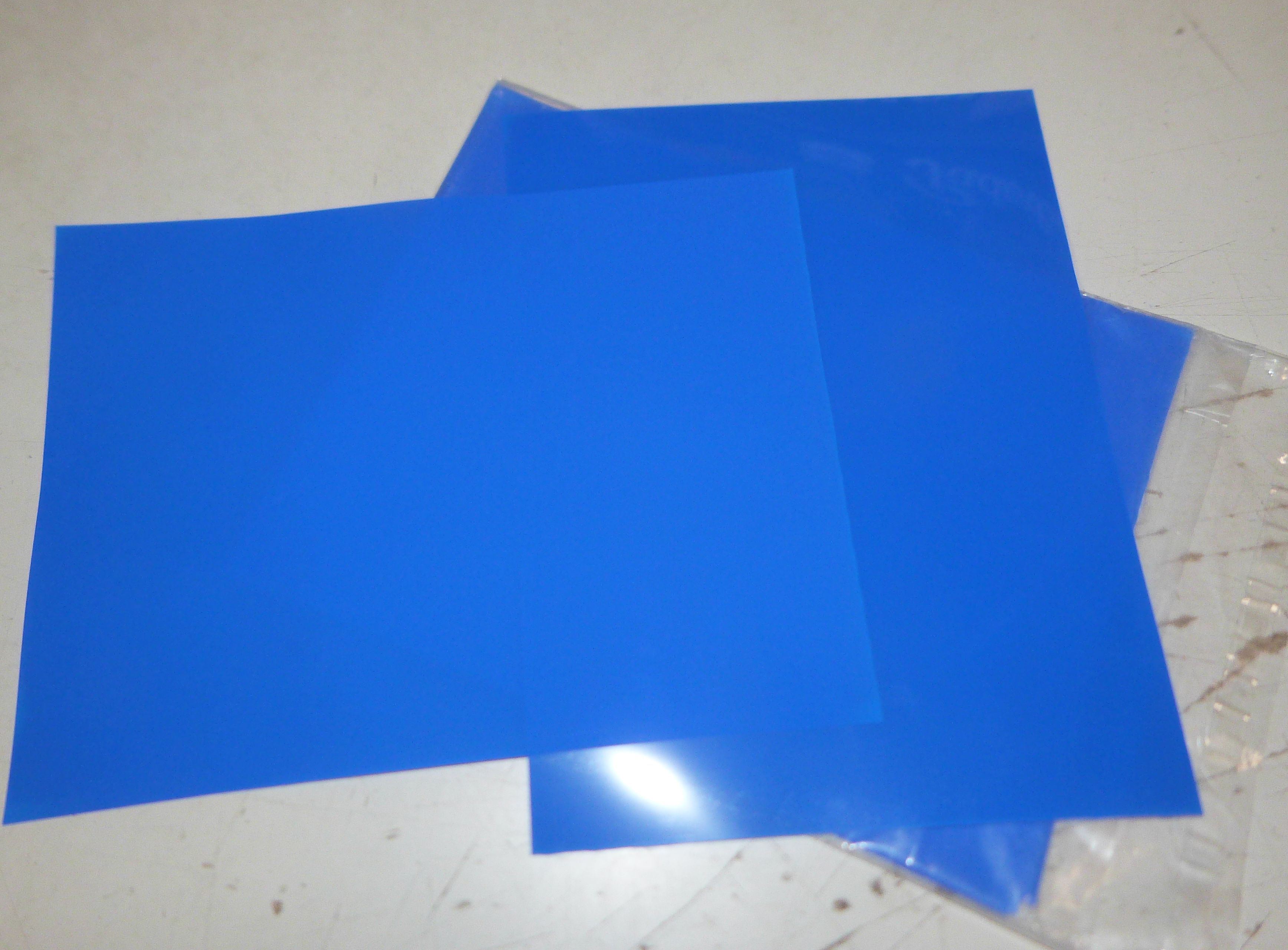

Mit blauer Drucktransferfolie !
Sie benötigen
dazu entweder einen normalen Bürokopierer (Copyshop)
oder einen Laserdrucker. Mit diesem kopieren / drucken Sie das Layout
auf
die beschichtete Seite der Transferfolie.
Anschließend wird die Folie
mit der bedruckten Seite auf die gereinigte Kupferseite des
Platinenmaterials
gelegt und mit einem normalem Bügeleisen aufgebügelt.
Dabei schmilzt
der Toner und klebt auf der Platine fest. Anschließend kann die
Folie
vorsichtig abgezogen werden.
Es bleibt ein ätzbeständiges Abbild
des Layouts auf der Platine. Diese kann mit jedem handelsüblichen
Platinenätzmittel geätzt werden.
Die Abdeckschicht wird nach
dem Ätzen mit Waschbenzin oder Pinselreiniger etc. entfernt. Auch
doppelseitige Platinen könen angefertigt werden.
Michael Gaedtke hat
unsere Folie ausprobiert und weil sie ihm so gut gefällt :-)
gleich eine schön bebilderte Anleitung erstellt. VIELEN DANK !!
Herr Borchert aus Hamburg schrieb mir noch eine
Reihe von Tips zu diesem Material.
Herr Borchert hat noch
ein paar neuere Tips zur Folie.

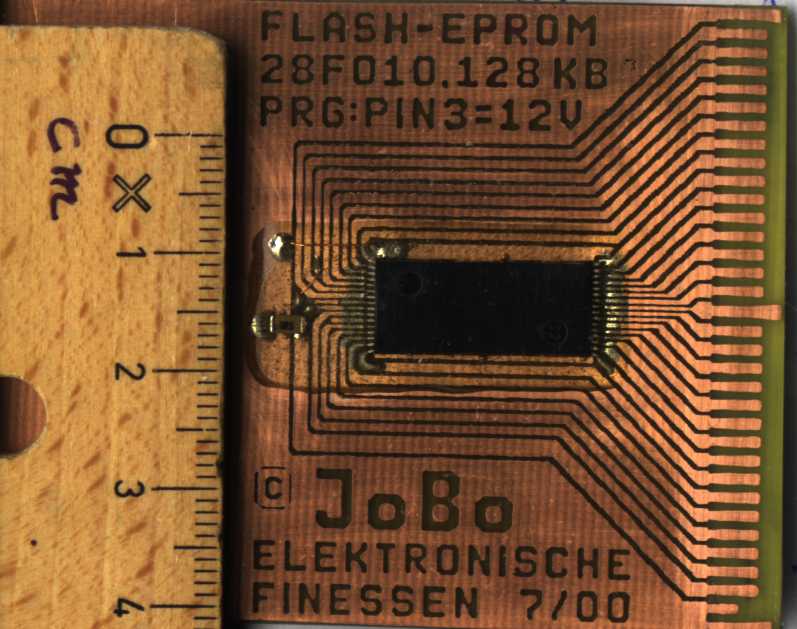

Er fertigt damit
Platinen für Steckkarten in der Computertechnik
an, das Bild zeigt eine Flash-Eprom-Karte für den Atari Portfolio.
Sie können Sich
gerne an ihn wenden, wenn Sie Interesse an seinen
Speicherkarten haben: Email von Herrn
Borchert
Geliefert wird dieFolie nur von uns ( NICHT von Herrn Borchert ) mit
einer ausführlichen Gebrauchsanleitung.
Diese enthält weitere Informationen zur Anwendung.
Das Format der Folie
beträgt 8 x 11.5 Zoll, also US-Briefpapierformat, diese wird von
jedem Druckertreiber unterstützt.
Preisliste:
Best.-Nr.
Artikel
part description
déscription
Euro exkl. MWSt.
Euro inkl. MWSt.
Art.No.
PnP
Platinentransferfolie
Press and Peel, 1 Bogen
Circuit
board transfer film "Press and Peel " 1 sheet
Film
bleu "Press and Peel" 1 pièce
4,00
4,76
PnP10
Platinentransferfolie
Press and Peel, 10 Bögen
Circuit
board transfer film "Press and Peel " 10 sheets
Film
bleu "Press and Peel" 10 pièces
35,00
41,65
